Audit d’énergie réactive et qualité du réseau : pourquoi et comment ?

Les factures d’électricité qui grimpent, les équipements qui tombent en panne prématurément… et si une partie de ces problèmes venait d’un aspect invisible de votre installation électrique ? L’énergie réactive, bien que rarement évoquée dans les discussions sur l’efficacité énergétique, pèse pourtant lourd sur le budget de nombreuses entreprises. Industriels, collectivités locales, gérants de cuisines professionnelles ou d’hôtels – vous êtes nombreux à payer des pénalités sans même le savoir. Pour comprendre comment identifier et résoudre ces problèmes, les outils de monitoring et d’analyse des consommations vous proposent des approches concrètes adaptées à votre secteur d’activité.

L’audit d’énergie réactive est une démarche structurée permettant d’évaluer la qualité de votre réseau électrique et d’identifier les solutions appropriées pour optimiser votre consommation et éliminer les pénalités tarifaires.

Découvrez comment une meilleure compréhension et gestion de votre énergie réactive peut générer des économies substantielles tout en préservant vos installations électriques.

Choisir un service de qualité

Choisissez Elektra pour un accompagnement complet et sur mesure

Fiabilité

Intégrateurs de solutions avec une notoriété reconnue Solutions personnalisées, financement de projets, support de niveau 2… Offrez-vous une qualité de service incomparable.

Disponibilité du support technique

Joignable par téléphone du lundi au vendredi, de 8h à 20h Une urgence ? Besoin de conseils ? Nos experts sont à votre disposition pour répondre à toutes vos questions.

Leadership

N°1 sur le délestage et l'optimisation d'énergie Vous êtes à la recherche d'une solution de délestage ? Faites confiance à Elektra, le leader incontesté des marchés tertiaires et industriels.

Les fondamentaux de l'énergie réactive

Pour aborder efficacement l’audit d’énergie réactive, il est essentiel de comprendre ce qu’est précisément cette forme d’énergie et son impact sur vos installations électriques.

Qu’est-ce que l’énergie réactive ?

L’énergie réactive est une composante de l’énergie électrique qui, contrairement à l’énergie active, ne produit pas de travail utile. Elle est nécessaire au fonctionnement de certains équipements électriques, notamment ceux comportant des bobinages comme les moteurs, transformateurs ou ballasts d’éclairage. Cette énergie sert à créer et maintenir les champs magnétiques indispensables à leur fonctionnement.

Dans un réseau électrique basse tension, l’énergie totale se compose donc de :

L’énergie active (mesurée en kWh) : celle qui effectue le travail utile
L’énergie réactive (mesurée en kVArh) : celle qui oscille entre la source et les charges sans produire de travail

Le facteur de puissance : indicateur clé

Le rapport entre la puissance active et la puissance apparente définit le facteur de puissance (cos φ). Cet indicateur technique est fondamental car il reflète directement l’efficacité de votre installation électrique. Un facteur de puissance idéal se rapproche de 1, signifiant que presque toute la puissance consommée est transformée en travail utile.

Un facteur de puissance faible indique une consommation excessive d’énergie réactive par rapport à l’énergie active, ce qui entraîne :

Une surcharge des lignes de distribution
Des chutes de tension plus importantes
Une réduction de la capacité disponible du réseau
Une augmentation des pertes énergétiques

Impact financier de l’énergie réactive

L’aspect le plus tangible pour les entreprises est souvent l’impact financier direct. En France, les fournisseurs d’électricité appliquent des pénalités sur les factures lorsque le taux d’énergie réactive dépasse certains seuils :

Pour les clients raccordés en basse tension avec une puissance souscrite supérieure à 36 kVA, et pour tous les clients en HTA, l’énergie réactive est facturée pendant les heures de pointe et les heures pleines d’hiver (généralement de novembre à mars) lorsque le rapport tg φ (énergie réactive/énergie active) excède 0,4, ce qui correspond à un facteur de puissance inférieur à 0,93.

Ces pénalités peuvent représenter jusqu’à 15-20% du montant de la facture d’électricité, constituant une charge financière significative pour les entreprises concernées.

Conséquences techniques d’un excès d’énergie réactive

Au-delà de l’aspect financier, un excès de puissance réactive dans votre installation électrique entraîne diverses conséquences techniques :

Augmentation des pertes par effet Joule dans les conducteurs
Surdimensionnement nécessaire des câbles et transformateurs
Limitation de la puissance disponible pour les équipements
Échauffement excessif des composants électriques
Vieillissement prématuré des installations
Risque accru de pannes et d’interruptions

La mesure et la maîtrise de l’énergie réactive deviennent donc un enjeu de performance énergétique mais aussi de fiabilité opérationnelle pour toute installation électrique professionnelle.

Pourquoi réaliser un audit d'énergie réactive ?

Face aux multiples implications de l’énergie réactive, la réalisation d’un audit spécifique présente des avantages considérables pour les professionnels. Cette démarche s’inscrit pleinement dans une stratégie globale de gestion d’énergie efficace.

Avantages économiques directs

L’élimination des pénalités tarifaires constitue le bénéfice le plus immédiat d’un audit d’énergie réactive. Ces pénalités, appliquées lorsque le taux d’énergie réactive dépasse les seuils autorisés, peuvent représenter :

Jusqu’à 20% de surcoût sur vos factures d’électricité
Une charge financière annuelle significative pour les sites industriels
Un poste de dépense évitable avec les solutions appropriées

Au-delà de la suppression des pénalités, l’optimisation du facteur de puissance permet de réduire les pertes énergétiques dans l’installation, diminuant ainsi la consommation globale d’électricité et générant des économies supplémentaires.

Bénéfices techniques et opérationnels

L’amélioration de la qualité du réseau électrique suite à un audit apporte de nombreux avantages techniques :

Augmentation de la durée de vie des équipements électriques
Réduction des échauffements anormaux dans les câbles et transformateurs
Diminution des chutes de tension dans l’installation
Stabilisation de la tension d’alimentation
Libération de capacité sur les transformateurs et lignes d’alimentation
Réduction des risques de dysfonctionnement des équipements sensibles

Ces améliorations techniques se traduisent par une meilleure fiabilité opérationnelle et une réduction des coûts de maintenance.

Conformité réglementaire

La réalisation d’un audit de puissance réactive s’inscrit dans le cadre des obligations réglementaires pour certaines catégories d’entreprises :

Respect des normes de raccordement au réseau public de distribution
Conformité aux exigences techniques des gestionnaires de réseau
Contribution aux objectifs d’efficacité énergétique (notamment dans le cadre de la norme ISO 50001)
Préparation aux audits énergétiques obligatoires pour les grandes entreprises

Cette démarche permet donc d’anticiper les évolutions réglementaires et de se mettre en conformité de façon proactive.

Identification des sources de perturbation

Un audit d’énergie réactive va au-delà de la simple mesure du facteur de puissance. Il permet d’identifier avec précision :

Les équipements générateurs d’énergie réactive excessive
Les sources d’harmoniques perturbant la qualité du réseau
Les déséquilibres entre phases
Les problèmes de câblage ou de dimensionnement
Les fluctuations de tension et leurs origines

Cette identification précise est essentielle pour mettre en œuvre des solutions ciblées et efficaces, adaptées à la configuration spécifique de votre installation électrique.

Préparation à l’expansion des installations

Pour les entreprises envisageant des extensions de leurs installations ou l’ajout de nouveaux équipements, l’audit d’énergie réactive constitue une étape préparatoire indispensable :

Évaluation de la capacité disponible réelle du réseau
Anticipation des besoins en compensation pour les nouveaux équipements
Optimisation du dimensionnement des nouvelles installations
Prévention des problèmes de qualité réseau futurs

Cette démarche préventive permet d’éviter des investissements correctifs plus coûteux après l’installation des nouveaux équipements.

Comment conduire un audit d'énergie réactive efficace

La réalisation d’un audit d’énergie réactive et de qualité du réseau nécessite une méthodologie rigoureuse et des équipements adaptés. Voici les étapes essentielles pour mener à bien cette démarche.

Préparation et collecte d’informations préliminaires

Avant toute mesure, une phase préparatoire est indispensable :

Collecte et analyse des factures d’électricité des 12 derniers mois
Identification des pénalités d’énergie réactive appliquées
Inventaire des équipements générateurs potentiels d’énergie réactive (moteurs, transformateurs, éclairage fluorescent, etc.)
Recensement des équipements sensibles aux perturbations du réseau
Examen des schémas électriques de l’installation
Vérification de l’existence d’équipements de compensation déjà installés

Cette phase permet de cibler les points critiques et d’adapter le protocole de mesure en conséquence.

Durée et périodicité des mesures

Pour être représentatives, les mesures doivent être effectuées :

Sur une durée minimale d’une semaine pour capturer les cycles d’exploitation complets
Avec un pas d’échantillonnage adapté (10 minutes pour les mesures générales, quelques secondes ou moins pour les transitoires)
Pendant des périodes représentatives de l’activité normale
Idéalement à différentes saisons si l’activité présente une saisonnalité

Pour un suivi optimal, l’audit devrait être renouvelé :

Annuellement pour les installations critiques ou à forte consommation
Tous les 2-3 ans pour les installations standards
Après chaque modification significative de l’installation électrique
Suite à l’ajout d’équipements majeurs consommateurs d’énergie

Analyse des résultats et interprétation

L’exploitation des données recueillies nécessite une expertise spécifique :

Comparaison des valeurs mesurées avec les normes en vigueur (EN 50160, IEEE 519)
Identification des périodes critiques de consommation d’énergie réactive
Analyse de corrélation entre le fonctionnement de certains équipements et les perturbations observées
Évaluation de l’impact économique des perturbations identifiées
Détermination des solutions techniques les plus adaptées

Cette analyse doit aboutir à un rapport détaillé qui servira de base à l’élaboration des recommandations.

Élaboration des recommandations

La dernière étape de l’audit consiste à formuler des recommandations précises :

Dimensionnement des équipements de compensation d’énergie réactive nécessaires
Spécification des filtres anti-harmoniques adaptés aux perturbations identifiées
Recommandations d’amélioration du câblage ou de la distribution électrique
Propositions de remplacement ou de modification des équipements problématiques
Évaluation des coûts d’investissement et du retour sur investissement attendu
Plan d’action priorisé avec échéancier de mise en œuvre

Ces recommandations doivent être adaptées aux spécificités de l’installation et aux contraintes économiques de l’entreprise.

La conduite d’un audit d’énergie réactive selon cette méthodologie permet d’obtenir une vision exhaustive de la qualité du réseau électrique et constitue le fondement d’une stratégie d’optimisation efficace.

Les événements affectant la qualité du réseau électrique

La qualité du réseau électrique peut être compromise par divers phénomènes qui impactent le fonctionnement optimal des équipements. Comprendre ces événements est essentiel pour mettre en place des solutions de protection adaptées.

Les variations de tension

Les variations de tension constituent l’une des perturbations les plus courantes affectant la qualité du réseau électrique :

Creux de tension : diminutions temporaires de l’amplitude de la tension, généralement causées par des courts-circuits ou le démarrage de charges importantes. Un creux de tension peut provoquer l’arrêt de processus sensibles ou le redémarrage intempestif d’équipements électroniques.
Surtensions : augmentations temporaires de la tension au-dessus des valeurs nominales, souvent provoquées par la foudre ou des manœuvres de commutation. Les surtensions peuvent endommager les isolations et les composants électroniques.
Fluctuations lentes : variations progressives de la tension d’alimentation, généralement liées aux variations de charge sur le réseau. Ces fluctuations peuvent affecter le rendement des équipements sur le long terme.
Papillotement (flicker) : variations rapides et répétitives de la tension provoquant des fluctuations visibles de l’intensité lumineuse, souvent causées par des charges fluctuantes comme les fours à arc ou les machines à souder.

Selon la norme EN 50160, la tension d’alimentation doit rester dans une plage de ±10% de la tension nominale pendant 95% du temps sur une semaine pour être considérée comme conforme.

Les phénomènes harmoniques

Les harmoniques représentent une distorsion de l’onde sinusoïdale fondamentale (50 Hz en Europe) par des composantes de fréquences multiples :

Origine des harmoniques : principalement générés par les charges non linéaires comme les variateurs de vitesse, les alimentations à découpage, les onduleurs, les équipements informatiques et l’éclairage LED.
Effets sur les installations : échauffement excessif des conducteurs et transformateurs, surcharge du conducteur neutre, perturbation des systèmes de protection, vibrations et bruits dans les machines tournantes, dysfonctionnement des équipements sensibles.
Quantification : mesurée par le taux de distorsion harmonique (THD), exprimé en pourcentage. La norme IEC 61000-2-4 définit les niveaux acceptables selon l’environnement (classe 1, 2 ou 3).

Les harmoniques de rang 3, 5, 7 et 11 sont généralement les plus problématiques dans les installations industrielles et tertiaires.

Les déséquilibres

Dans un système triphasé, le déséquilibre se caractérise par des différences d’amplitude ou de phase entre les trois tensions ou courants :

Causes principales : distribution inégale des charges monophasées sur les trois phases, charges asymétriques, défauts sur le réseau.
Conséquences : échauffement et pertes supplémentaires dans les machines tournantes, sollicitation inégale des phases dans les transformateurs, circulation de courants dans le neutre.
Valeurs admissibles : selon la norme EN 50160, le taux de déséquilibre ne devrait pas dépasser 2% pour les réseaux publics.

Les coupures et micro-coupures

Les interruptions de l’alimentation électrique peuvent être classées selon leur durée :

Micro-coupures : interruptions très brèves (inférieures à 1 seconde), souvent imperceptibles mais pouvant affecter les équipements sensibles comme les automates programmables ou les serveurs informatiques.
Coupures brèves : interruptions de quelques secondes à quelques minutes, généralement liées à des manœuvres automatiques sur le réseau ou au fonctionnement des protections.
Coupures longues : interruptions dépassant plusieurs minutes, nécessitant souvent une intervention manuelle.

L’impact des coupures dépend fortement du secteur d’activité : certains process industriels peuvent être gravement perturbés par des micro-coupures de quelques millisecondes seulement.

Les phénomènes transitoires

Les transitoires sont des variations très rapides et de courte durée qui peuvent avoir des conséquences graves :

Transitoires impulsionnels : pics de tension très brefs (quelques microsecondes) mais de grande amplitude, souvent causés par la foudre ou des commutations.
Transitoires oscillatoires : oscillations amorties de tension ou de courant, généralement liées à des manœuvres de condensateurs ou à des phénomènes de résonance.
Impact : détérioration des isolants, destruction de composants électroniques, corruption de données informatiques, déclenchements intempestifs des protections.

Interactions avec l’énergie réactive

Ces différents phénomènes interagissent souvent avec les problématiques d’énergie réactive :

Une installation consommant beaucoup d’énergie réactive est plus sensible aux chutes de tension.
Les équipements de compensation d’énergie réactive peuvent amplifier certaines harmoniques par résonance s’ils ne sont pas correctement dimensionnés.
Les harmoniques peuvent réduire l’efficacité des dispositifs de compensation et provoquer leur vieillissement prématuré.
Le déséquilibre entre phases aggrave généralement les problèmes d’énergie réactive.

La compréhension de ces événements et de leurs interactions est fondamentale pour concevoir des solutions adaptées assurant une qualité optimale du réseau électrique.

Les solutions pour la compensation d'énergie réactive

Suite à l’identification des problèmes liés à l’énergie réactive lors de l’audit, plusieurs solutions techniques peuvent être mises en œuvre pour améliorer le facteur de puissance et optimiser la qualité du réseau électrique.

Principes fondamentaux de la compensation

La compensation d’énergie réactive repose sur un principe simple : fournir localement l’énergie réactive nécessaire aux équipements inductifs, évitant ainsi de la soutirer du réseau. Cette compensation s’effectue généralement par l’installation de condensateurs qui produisent une énergie réactive de signe opposé à celle consommée par les charges inductives.

Les objectifs principaux de la compensation sont :

Améliorer le facteur de puissance pour se rapprocher de la valeur idéale (cos φ = 1)
Réduire ou éliminer les pénalités tarifaires liées à la consommation excessive d’énergie réactive
Diminuer les pertes dans les conducteurs et transformateurs
Réduire les chutes de tension dans l’installation
Augmenter la capacité disponible du réseau

Types de compensation

Plusieurs approches sont possibles pour la mise en œuvre de la compensation d’énergie réactive, chacune présentant des avantages spécifiques selon la configuration de l’installation :

Compensation individuelle : installation de condensateurs directement aux bornes des récepteurs inductifs (moteurs, transformateurs). Cette solution offre l’avantage de soulager l’ensemble de l’installation, y compris les lignes d’alimentation internes. Elle est particulièrement adaptée aux équipements de forte puissance fonctionnant de manière continue.
Compensation par groupe : installation de batteries de condensateurs au niveau des tableaux divisionnaires alimentant plusieurs équipements. Cette solution représente un bon compromis entre efficacité et coût d’installation pour des groupes d’équipements ayant des profils de fonctionnement similaires.
Compensation centralisée : installation d’une batterie de condensateurs au niveau du tableau général basse tension (TGBT). Cette approche simplifie la maintenance et le contrôle, mais ne décharge pas les câbles de distribution internes de l’énergie réactive.
Compensation mixte : combinaison des approches précédentes, optimisant les avantages de chaque méthode selon les spécificités de l’installation.

Compensation fixe versus compensation automatique

Selon le profil de consommation de l’entreprise, deux technologies principales peuvent être envisagées :

Compensation fixe : les condensateurs sont connectés en permanence au réseau. Cette solution simple et économique est adaptée aux installations où la charge est stable et où la consommation d’énergie réactive varie peu. Attention toutefois au risque de surcompensation lorsque la charge diminue, pouvant entraîner une élévation de la tension.
Compensation automatique : les batteries de condensateurs sont divisées en plusieurs gradins connectés ou déconnectés automatiquement par un régulateur varmétrique qui mesure en permanence le facteur de puissance. Cette solution plus sophistiquée s’adapte aux variations de charge et évite les risques de surcompensation. Elle est recommandée pour les installations à charge variable.

Dans la plupart des installations modernes, la compensation automatique est privilégiée en raison de sa flexibilité et de sa capacité à maintenir un facteur de puissance optimal quelles que soient les conditions de fonctionnement.

Dimensionnement et considérations techniques

Le dimensionnement correct des équipements de compensation est crucial pour garantir leur efficacité et leur durabilité :

Puissance réactive à compenser : calculée à partir des relevés de consommation et du facteur de puissance cible (généralement 0,95 à 0,98 pour éviter tout risque de surcompensation).
Tension nominale : les condensateurs doivent être adaptés à la tension du réseau avec une marge de sécurité suffisante.
Présence d’harmoniques : en présence d’harmoniques significatifs, des condensateurs renforcés ou des batteries avec filtres anti-harmoniques doivent être prévus pour éviter les phénomènes de résonance et la détérioration prématurée.
Gradins et régulation : pour les batteries automatiques, le nombre et la taille des gradins doivent être définis en fonction de la précision de régulation souhaitée et des variations de charge.
Dispositifs de protection : disjoncteurs adaptés, protection contre les surcharges et les courts-circuits, systèmes de décharge pour la sécurité lors des interventions.

Une attention particulière doit être portée à l’emplacement des équipements de compensation, qui doivent être installés dans des environnements ventilés pour éviter les surchauffes.

Analyse coût-bénéfice

L’investissement dans un système de compensation d’énergie réactive doit être évalué en fonction des bénéfices attendus :

Coûts d’investissement : achat des équipements, installation, mise en service, éventuelles modifications du tableau électrique.
Économies directes : suppression des pénalités tarifaires liées à l’énergie réactive, réduction des pertes dans les conducteurs (effet Joule), diminution de la puissance apparente facturée dans certains cas.
Bénéfices indirects : augmentation de la durée de vie des équipements, réduction des risques de panne, amélioration de la stabilité de la tension, capacité supplémentaire libérée sur les transformateurs.
Période d’amortissement : généralement comprise entre 1 et 3 ans selon l’importance des pénalités initiales et le coût de l’installation.

Pour une installation industrielle moyenne, le retour sur investissement d’un système de compensation bien dimensionné est généralement rapide, ce qui en fait une mesure d’efficacité énergétique prioritaire.

Mise en œuvre et maintenance

L’installation d’un système de compensation d’énergie réactive doit respecter certaines règles pour garantir son efficacité et sa sécurité :

Conformité aux normes : respect des normes électriques en vigueur, notamment la NF C 15-100 pour les installations basse tension.
Installation par des professionnels qualifiés : l’intervention sur les tableaux électriques nécessite des compétences spécifiques et des habilitations électriques appropriées.
Mise en service rigoureuse : vérification du bon fonctionnement, paramétrage du régulateur varmétrique, mesures de validation.
Maintenance préventive : vérification régulière de l’état des condensateurs, nettoyage des contacts, contrôle thermique, ajustement des paramètres de régulation si nécessaire.
Suivi des performances : mesures périodiques du facteur de puissance pour s’assurer que la compensation reste efficace malgré l’évolution des charges.

Une maintenance régulière est essentielle pour garantir la durabilité et l’efficacité du système de compensation, la durée de vie moyenne des condensateurs étant de 8 à 10 ans dans des conditions optimales d’utilisation.

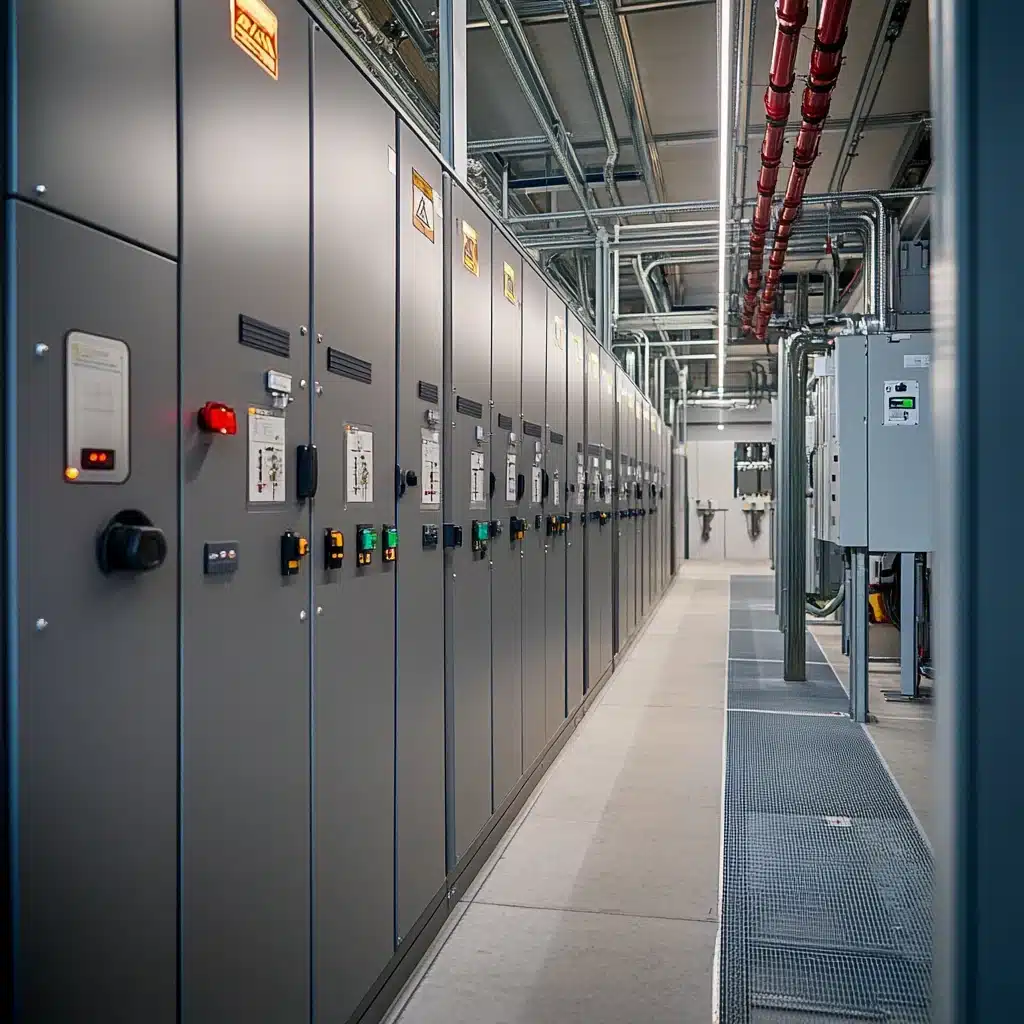

Filtres anti-harmoniques : rôle et mise en œuvre

Dans de nombreuses installations électriques modernes, la compensation d’énergie réactive doit s’accompagner d’un traitement des harmoniques pour garantir la qualité globale du réseau. Les filtres anti-harmoniques jouent un rôle essentiel dans cette démarche.

Comprendre les harmoniques en profondeur

Pour appréhender le fonctionnement des filtres, il est nécessaire de comprendre précisément le phénomène des harmoniques :

Définition mathématique : les harmoniques sont des composantes sinusoïdales dont les fréquences sont des multiples entiers de la fréquence fondamentale (50 Hz en Europe). Par exemple, l’harmonique de rang 5 a une fréquence de 250 Hz.
Origine physique : les harmoniques sont générés par des charges non linéaires qui, pour une tension sinusoïdale appliquée, consomment un courant non sinusoïdal. Ces charges incluent les variateurs de vitesse, les alimentations à découpage, les redresseurs, les fours à arc, et de nombreux équipements électroniques modernes.
Impact sur le réseau : les courants harmoniques circulent dans l’installation et peuvent provoquer des distorsions de tension aux points d’impédance élevée. Ils sont responsables de nombreux phénomènes indésirables : échauffements, vibrations, dysfonctionnements d’équipements sensibles, déclenchements intempestifs de protections.
Interaction avec les condensateurs : les condensateurs utilisés pour la compensation d’énergie réactive présentent une impédance qui diminue avec la fréquence. Ils peuvent donc entrer en résonance avec l’inductance du réseau à certaines fréquences harmoniques, amplifiant dangereusement ces dernières.

Principe de fonctionnement des filtres anti-harmoniques

Les filtres anti-harmoniques sont conçus pour atténuer ou éliminer les courants harmoniques dans le réseau électrique. Plusieurs technologies existent :

Filtres passifs accordés : composés d’une inductance en série avec un condensateur, ils forment un circuit résonant accordé sur une fréquence harmonique spécifique (généralement le 5ème, 7ème ou 11ème rang). À cette fréquence, le filtre présente une impédance très faible et absorbe la majeure partie du courant harmonique correspondant.
Filtres passifs amorties : similaires aux filtres accordés mais avec une résistance supplémentaire qui élargit la bande de fréquence filtrée tout en limitant l’amplification à la résonance. Ils sont moins sélectifs mais plus robustes face aux variations d’impédance du réseau.
Filtres actifs : dispositifs électroniques de puissance qui analysent en temps réel les courants harmoniques et injectent des courants de compensation de phase opposée. Ils sont hautement efficaces pour traiter simultanément plusieurs rangs d’harmoniques et peuvent s’adapter aux variations de charge.
Solutions hybrides : combinaison de filtres passifs pour les harmoniques de rang faible à forte amplitude et de filtres actifs pour les harmoniques de rang élevé ou variables.

Critères de sélection des filtres

Le choix d’une solution de filtrage harmonique dépend de plusieurs facteurs :

Spectre harmonique : l’analyse précise des rangs d’harmoniques présents et de leur amplitude est indispensable pour sélectionner le type de filtre adapté.
Variabilité de la charge : pour des charges très variables, les filtres actifs offrent une meilleure adaptabilité que les solutions passives.
Impédance du réseau : ce paramètre influence fortement l’efficacité des filtres passifs et doit être pris en compte dans leur dimensionnement.
Objectifs de performance : le niveau de filtrage requis dépend des normes applicables (comme l’IEC 61000-3-2/4) et des exigences spécifiques des équipements sensibles présents dans l’installation.
Contraintes économiques : les filtres actifs, bien que plus performants, représentent un investissement initial plus important que les solutions passives.
Espace disponible : les filtres passifs, particulièrement pour les harmoniques de rang faible, peuvent être volumineux.

Intégration avec la compensation d’énergie réactive

La relation entre filtrage harmonique et compensation d’énergie réactive est étroite :

Batteries de condensateurs avec selfs anti-harmoniques : solution simple intégrant des inductances en série avec les condensateurs pour éviter les résonances avec le réseau. Ces selfs de « détuning » (généralement accordées à 190 Hz ou 215 Hz) réduisent les risques mais n’éliminent pas les harmoniques.
Batteries de compensation filtrantes : équipements combinant la fonction de compensation d’énergie réactive et de filtrage harmonique. Chaque gradin est configuré pour filtrer un rang harmonique spécifique tout en fournissant de l’énergie réactive.
Solutions complètes de conditionnement : systèmes intégrant compensation automatique, filtrage harmonique actif et protection contre les transitoires, offrant une solution globale de qualité d’énergie.

Considérations d’installation et de maintenance

L’installation et le suivi des filtres anti-harmoniques requièrent une attention particulière :

Emplacement : les filtres doivent être placés stratégiquement, idéalement près des sources d’harmoniques pour une efficacité maximale.
Protections adaptées : dispositifs de protection spécifiques tenant compte des courants harmoniques et des caractéristiques particulières des filtres.
Coordination avec les autres équipements : vérification de l’absence d’interactions négatives avec les systèmes de protection, de compensation ou les groupes électrogènes.
Surveillance thermique : les harmoniques générant des échauffements supplémentaires, une ventilation adéquate et un monitoring thermique sont souvent nécessaires.
Maintenance préventive : contrôles réguliers des composants, mesures périodiques pour vérifier l’efficacité du filtrage, ajustements si nécessaire.

Bénéfices du filtrage harmonique

L’investissement dans une solution de filtrage harmonique apporte de nombreux avantages :

Protection des équipements : réduction des échauffements anormaux et prolongation de la durée de vie des transformateurs, moteurs et autres équipements.
Stabilité des systèmes sensibles : amélioration du fonctionnement des équipements électroniques, automates et systèmes de contrôle.
Réduction des pertes énergétiques : diminution des pertes par effet Joule dues aux courants harmoniques circulants.
Conformité normative : respect des limites d’émission harmonique imposées par les gestionnaires de réseau et les normes internationales.
Fiabilité accrue : diminution des pannes et dysfonctionnements liés à la pollution harmonique.
Optimisation de la compensation d’énergie réactive : protection des condensateurs contre les surcharges harmoniques, garantissant leur efficacité et leur durée de vie.

Le filtrage harmonique constitue donc un complément souvent indispensable à la compensation d’énergie réactive dans les installations modernes comportant de nombreuses charges non linéaires.

Au terme de cette exploration approfondie de l’audit d’énergie réactive et de la qualité du réseau électrique, plusieurs enseignements majeurs se dégagent pour les professionnels souhaitant optimiser leurs installations.

Synthèse des points clés

L’énergie réactive, bien qu’invisible, représente un enjeu financier et technique considérable pour les entreprises. Sa gestion appropriée, couplée au traitement des harmoniques et autres perturbations, constitue un levier d’amélioration multiple :

Élimination des pénalités tarifaires qui peuvent représenter jusqu’à 20% de la facture d’électricité
Réduction des pertes énergétiques dans les conducteurs et transformateurs
Augmentation de la durée de vie des équipements électriques
Amélioration de la stabilité et de la fiabilité des installations
Réduction de l’empreinte environnementale par l’optimisation de l’efficacité énergétique

L’audit d’énergie réactive et de qualité du réseau constitue la première étape indispensable de cette démarche, permettant un diagnostic précis et la prescription de solutions vraiment adaptées aux spécificités de chaque installation.

L’audit d’énergie réactive et de qualité du réseau représente aujourd’hui non pas une dépense mais un investissement stratégique pour toute entreprise. Dans un contexte de tension sur les coûts énergétiques et d’exigence croissante de fiabilité opérationnelle, cette démarche offre un levier d’optimisation à fort potentiel.

Les retours d’expérience démontrent que l’amélioration de la qualité du réseau électrique constitue l’un des investissements les plus rentables en matière d’efficacité énergétique, avec des périodes d’amortissement généralement inférieures à trois ans.

Au-delà de l’aspect financier, c’est toute la performance et la durabilité de l’outil de production qui s’en trouvent renforcées, contribuant ainsi à la compétitivité globale de l’entreprise dans un environnement économique exigeant.

Audit d’énergie réactive et qualité du réseau : pourquoi et comment ?
